Vad är temperaturkoefficienten för en inkapslad spole?
Som leverantör av Encapsulated Coils har jag haft många diskussioner med kunder, ingenjörer och entusiaster om de olika egenskaperna hos dessa väsentliga komponenter. En fråga som ofta dyker upp handlar om temperaturkoefficienten för en Encapsulated Coil. I den här bloggen ska jag fördjupa mig i vad temperaturkoefficienten är, varför den spelar roll och hur den relaterar till Encapsulated Coils.
Förstå temperaturkoefficienten
Temperaturkoefficienten är ett mått på hur en fysisk egenskap hos ett material förändras med temperaturen. I samband med spolar är vi främst intresserade av förändringen i elektriskt motstånd med temperaturen. Det uttrycks vanligtvis i delar per miljon per grad Celsius (ppm/°C). En positiv temperaturkoefficient innebär att spolens resistans ökar när temperaturen stiger, medan en negativ koefficient indikerar en minskning av motståndet med stigande temperatur.
Låt oss ta ett enkelt exempel för att illustrera detta koncept. Antag att vi har en inkapslad spole med ett motstånd på 100 ohm vid 20°C. Om spolen har en positiv temperaturkoefficient på 200 ppm/°C, och temperaturen ökar till 30°C (en förändring på 10°C), kan resistansändringen beräknas enligt följande:
Förändringen i resistans (ΔR) ges av formeln:
[ \Delta R = R_0\ gånger\alfa\ gånger\Delta T ]
där ( R_0 ) är det initiala motståndet, ( \alpha ) är temperaturkoefficienten och ( \Delta T ) är förändringen i temperatur.
Ersätter värdena: ( R_0 = 100\Omega ), ( \alpha=200\times10^{- 6}/°C ), och ( \Delta T = 10°C )
[ \Delta R=100\times200\times10^{-6}\times10 = 0,2\Omega ]
Så det nya motståndet vid 30°C skulle vara (R = R_0+\Delta R=100 + 0.2=100.2\Omega)
Varför temperaturkoefficienten är viktig för inkapslade spolar
Temperaturkoefficienten är en avgörande parameter för Encapsulated Coils av flera skäl.

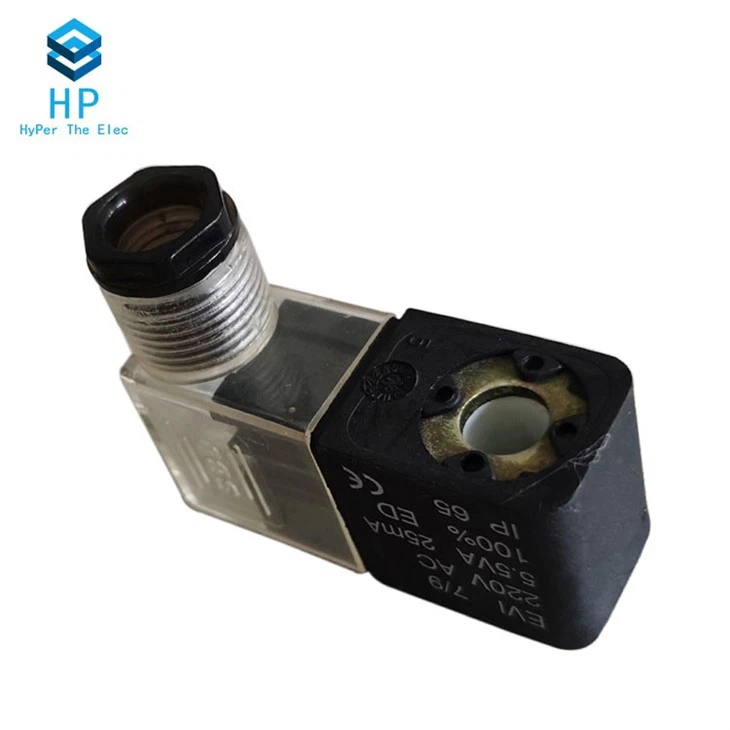

Prestandastabilitet: I många applikationer, som iDC magnetspolarochMagnetventilspolar, spolens prestanda beror på ett stabilt motstånd. En betydande förändring i motståndet på grund av temperaturvariationer kan påverka magnetfältet som genereras av spolen, vilket i sin tur kan påverka solenoidens eller ventilens funktion. Till exempel, i en magnetventil som används i ett värmesystem, om spolens motstånd ökar för mycket på grund av miljön med hög temperatur, kan strömmen som flyter genom spolen minska, vilket resulterar i ett svagare magnetfält och potentiellt orsaka att ventilen inte fungerar.
Effektivitet: Effekten som förbrukas i en spole ges av ( P = I^{2}R ), där ( I ) är strömmen och ( R ) är resistansen. Om motståndet ändras med temperaturen kommer effektförlusten också att förändras. En stor ökning av motståndet kan leda till ökad strömförbrukning, vilket minskar systemets totala effektivitet. Detta är särskilt viktigt i applikationer där energieffektivitet är en prioritet, till exempel i batteridrivna enheter.
Pålitlighet: Med tiden kan upprepade temperaturinducerade förändringar i motstånd orsaka stress på spolens komponenter. Denna stress kan leda till mekanisk utmattning, trådbrott eller andra former av skador, vilket minskar spolens livslängd och tillförlitlighet. Genom att välja en spole med lämplig temperaturkoefficient kan vi minimera dessa risker och säkerställa en långsiktig tillförlitlig drift.
Faktorer som påverkar temperaturkoefficienten för inkapslade spolar
Flera faktorer kan påverka temperaturkoefficienten för en inkapslad spole.
Ledarmaterial: Den typ av ledare som används i spolen har en betydande inverkan på temperaturkoefficienten. Koppar har till exempel en relativt hög positiv temperaturkoefficient (cirka 3930 ppm/°C), medan vissa legeringar, som konstantan, har en mycket låg temperaturkoefficient (nära noll). När man designar en inkapslad spole är valet av ledarmaterial ofta en avvägning mellan kostnad, konduktivitet och temperaturstabilitet.
Inkapslingsmaterial: Inkapslingsmaterialet som används för att skydda spolen kan också påverka temperaturkoefficienten. Vissa inkapslingsmaterial har god värmeledningsförmåga, vilket hjälper till att avleda värme från spolen mer effektivt, vilket minskar temperaturvariationer. Å andra sidan kan material med dålig värmeledningsförmåga fånga värme, vilket leder till högre temperaturer och potentiellt större förändringar i motstånd.
Spoledesign: Den fysiska designen av spolen, såsom antalet varv, trådmått och lindningsmönster, kan påverka hur värme genereras och avleds. En spole med ett stort antal varv kan generera mer värme, medan en spole med en större trådmått kan ha lägre motstånd och generera mindre värme. Dessutom kan hur spolen lindas påverka dess termiska egenskaper, såsom förmågan att överföra värme till inkapslingsmaterialet.
Mätning av temperaturkoefficienten för inkapslade spolar
Att mäta temperaturkoefficienten för en inkapslad spole innebär vanligtvis att man tar resistansmätningar vid olika temperaturer. En vanlig metod är att använda en temperaturkontrollerad kammare för att variera temperaturen på spolen och en precisionsmultimeter för att mäta motståndet.
Spolen placeras först i kammaren vid en känd referenstemperatur (vanligtvis 20°C eller 25°C), och resistansen mäts. Därefter höjs eller sänks kammarens temperatur på ett kontrollerat sätt, och motståndet mäts vid varje temperaturpunkt. Temperaturkoefficienten kan sedan beräknas med hjälp av den tidigare nämnda formeln.
Det är viktigt att notera att mätningen bör göras under stabila förhållanden, vilket gör att spolen kan nå termisk jämvikt vid varje temperaturpunkt innan resistansmätningen görs. Detta säkerställer korrekta och tillförlitliga resultat.
Välja rätt inkapslad spole baserat på temperaturkoefficient
När du väljer en inkapslad spole för en specifik tillämpning är det viktigt att ta hänsyn till temperaturkoefficienten.
Låg - Temperaturkoefficientkrav: I applikationer där hög precision och stabilitet krävs, såsom i medicinsk utrustning eller mätutrustning, är en spole med låg temperaturkoefficient att föredra. Detta hjälper till att minimera inverkan av temperaturvariationer på spolens prestanda.
Miljöer med hög temperatur: I applikationer som arbetar i högtemperaturmiljöer, såsom bilmotorer eller industriugnar, krävs en spole med ett högtemperaturbeständigt inkapslingsmaterial och en lämplig temperaturkoefficient. Detta säkerställer att spolen kan motstå de förhöjda temperaturerna utan betydande prestandaförsämring.
Kostnad - Prestationsbalans: I vissa fall kan kostnaden vara en viktig faktor. Även om spolar med låga temperaturkoefficienter kan ge bättre prestanda, kan de också vara dyrare. I sådana situationer måste en noggrann balans göras mellan erforderlig prestation och tillgänglig budget.
Slutsats
Temperaturkoefficienten för en inkapslad spole är en kritisk parameter som påverkar dess prestanda, effektivitet och tillförlitlighet. Som leverantör avInkapslade spolar, förstår vi vikten av att förse spolar med rätt temperaturkoefficient för olika applikationer. Oavsett om du arbetar med ett DC-magnetspoleprojekt eller en applikation för magnetventilspole, kan vi hjälpa dig att välja den mest lämpliga spolen baserat på dina specifika krav.
Om du är intresserad av att lära dig mer om våra inkapslade spolar eller vill diskutera ett potentiellt köp, är du välkommen att höra av dig. Vårt team av experter är redo att hjälpa dig att hitta den perfekta lösningen för dina behov.
Referenser
- "Electrical Engineering Handbook", CRC Press
- "Fundamentals of Electric Circuits", Charles K. Alexander, Matthew NO Sadiku
