Hej där! Som leverantör av plattvågreaktorer har jag fått många frågor på sistone om hur man optimerar utformningen av dessa reaktorer för specifika applikationer. Så jag trodde att jag skulle dela några insikter baserat på min erfarenhet i branschen.

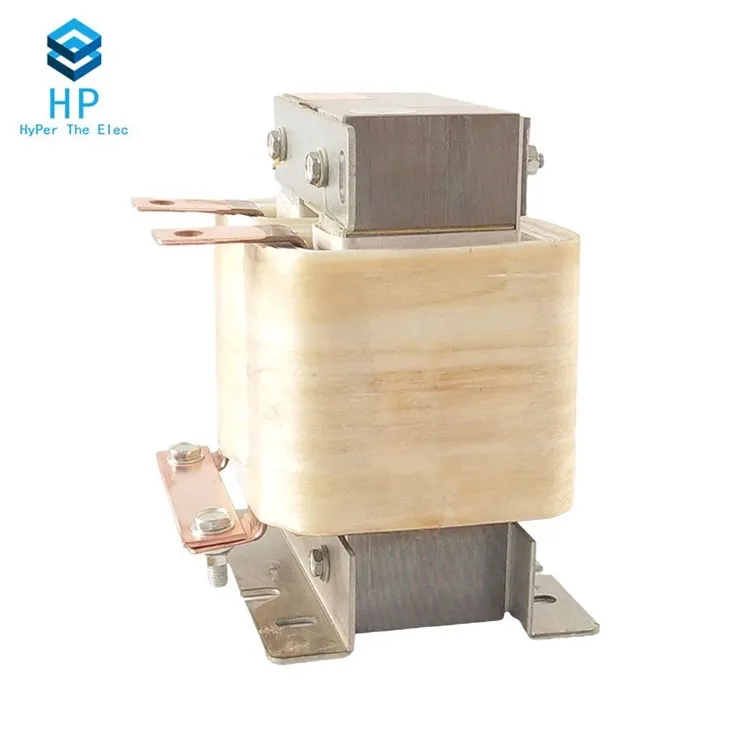

Först och främst, låt oss förstå vad en platt vågreaktor är. Du kan lära dig mer om det här:Plattvågreaktor. Enkelt uttryckt är det en nyckelkomponent i elektriska system som hjälper till att kontrollera och stabilisera elektriska strömmar. Det används ofta i kraftfaktorkorrigering, harmonisk filtrering och aktuella begränsande applikationer.
Förstå den specifika applikationen
Det första steget i att optimera utformningen av en platt vågreaktor är att ha en klar förståelse för den specifika applikationen. Olika applikationer har olika krav, och reaktorn måste skräddarsys i enlighet därmed.
Till exempel i effektfaktorkompensation är målet att förbättra effektiviteten i det elektriska systemet genom att minska den reaktiva kraften. Du kan hitta mer om effektfaktorkompensationsreaktorer här:Kraftfaktorkompensationsreaktor. I detta fall måste plattvågreaktorn utformas för att hantera systemets specifika effektfaktorkrav. Reaktorn bör kunna justera fasvinkeln mellan spänningen och strömmen och därmed minska den reaktiva effekten och förbättra den totala effektfaktorn.

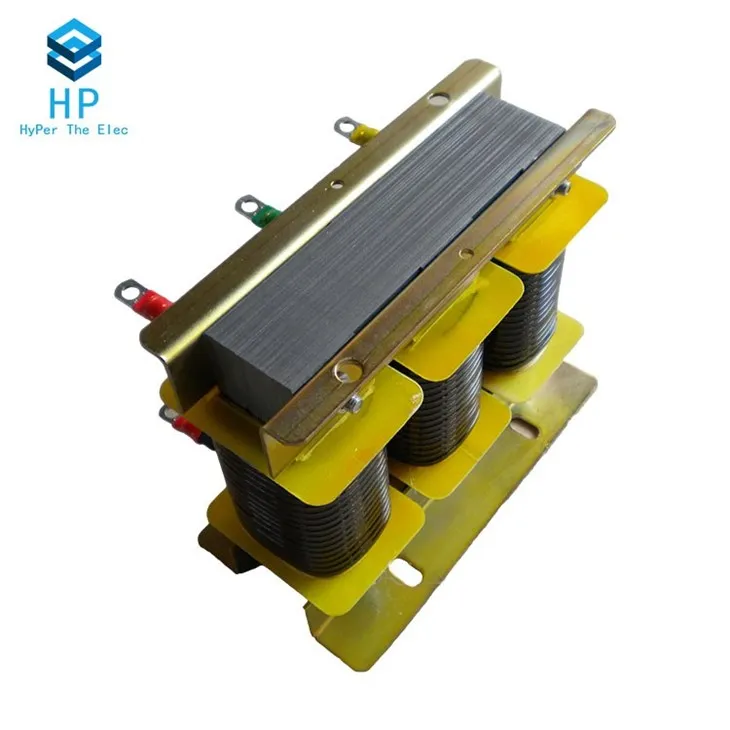

Å andra sidan, om applikationen är för att jämna ut strömmen i en DC -krets, fungerar reaktorn som enUtjämningsreaktor. Det hjälper till att minska krusningsströmmen och ge en mer stabil DC -utgång. Reaktorns utformning i detta fall bör fokusera på dess induktansvärde och förmågan att hantera DC -strömmen utan mättnad.
Nyckeldesignparametrar
När du har identifierat den specifika applikationen finns det flera viktiga designparametrar som måste beaktas.
Induktansvärde
Induktansvärdet för plattvågreaktorn är en av de viktigaste parametrarna. Den bestämmer reaktorns förmåga att lagra och frigöra energi i form av ett magnetfält. Induktansvärdet bör väljas noggrant baserat på applikationskraven. Till exempel, i en kraftfaktorkorrigeringsapplikation, kan ett högre induktansvärde krävas för att uppnå en bättre effektfaktor. Emellertid kan ett mycket högt induktansvärde också leda till ökade förluster och en större fysisk storlek på reaktorn.
Aktuellt betyg
Reaktorns nuvarande klassificering är en annan avgörande parameter. Det indikerar den maximala strömmen som reaktorn kan hantera utan att överhettas eller skadas. Den aktuella betyget bör väljas baserat på den maximala strömmen som förväntas i applikationen. Det är viktigt att betrakta både den stabila tillståndsströmmen och alla övergående strömmar som kan uppstå. I en motorisk applikation kan till exempel reaktorn behöva hantera höga Inrush -strömmar under motorstart.
Frekvens
Driftsfrekvensen för det elektriska systemet spelar också en viktig roll i utformningen av plattvågreaktorn. Olika frekvenser kan påverka reaktorns prestanda, särskilt dess impedans. I en hög frekvensapplikation kan till exempel hudeffekten och närhetseffekten bli mer uttalad, vilket kan leda till ökade förluster i reaktorn. Konstruktionen bör ta hänsyn till dessa effekter och välja lämpliga ledarmaterial och lindningskonfigurationer för att minimera förlusterna.
Temperaturökning
Reaktorns temperaturökning är ett viktigt övervägande för dess tillförlitlighet och livslängd. Under drift sprider reaktorn energi i form av värme på grund av resistiva förluster i lindningar och kärnförluster. Konstruktionen bör se till att temperaturökningen är inom acceptabla gränser. Detta kan uppnås genom att välja lämpliga material med god värmeledningsförmåga, tillhandahålla tillräcklig ventilation och utforma reaktorn med ett ordentligt kylsystem vid behov.
Urval
Valet av material som används vid konstruktionen av plattvågreaktorn kan ha en betydande inverkan på dess prestanda och kostnad.
Kärnmaterial
Reaktorns kärnmaterial ansvarar för att lagra och överföra den magnetiska energin. Vanliga kärnmaterial inkluderar laminerat stål, ferrit och pulverkärnor. Laminerade stålkärnor används ofta på grund av deras höga magnetiska permeabilitet och relativt låga kostnader. De kan emellertid ha högre kärnförluster vid höga frekvenser. Ferritkärnor har låga kärnförluster vid höga frekvenser men är mer spröda och har en lägre mättnadsflödesdensitet. Pulverkärnor erbjuder en bra kompromiss mellan högfrekvensprestanda och mättnadsegenskaper.
Ledarmaterial
Ledarmaterialet som används i reaktorns lindningar påverkar dess motstånd och strömförmåga. Koppar är det vanligaste ledarmaterialet på grund av dess höga elektriska konduktivitet och goda termiska egenskaper. Aluminium kan också användas som ett mer kostnad - effektivt alternativ, men det har en lägre elektrisk konduktivitet och kräver ett större korsavdelning för att ha samma ström som koppar.
Lindningskonfiguration
Den lindande konfigurationen för plattvågreaktorn kan optimeras för att förbättra dess prestanda.
Enkel skikt kontra multi -skiktlindningar
Enstaka skiktlindningar är enklare att tillverka och ha lägre kapacitans mellan svängarna. De kan emellertid ha en större fysisk storlek för ett givet induktansvärde. Multi -skiktlindningar kan uppnå en högre induktansdensitet men kan ha högre inter -svängkapacitans, vilket kan leda till ökade förluster vid höga frekvenser.
Helical vs. Spiral Windings
Heliska lindningar används ofta i reaktorer där en hög nuvarande betyg krävs. De ger en mer enhetlig fördelning av strömmen och kan hantera högre strömmar utan överhettning. Spirallindningar är å andra sidan mer lämpliga för applikationer där en kompakt design behövs.
Testning och validering
Efter att designen av plattvågreaktorn är klar är det viktigt att testa och validera dess prestanda. Detta kan göras genom olika tester, inklusive:
Induktionsmätning
Reaktorns induktans kan mätas med hjälp av en LCR -mätare eller en impedansanalysator. Det uppmätta induktansvärdet bör ligga inom den angivna toleransen för designvärdet.
Aktuell - bär kapacitetstest
Reaktorns strömförmåga kan testas genom att applicera en känd ström på reaktorn och övervaka dess temperaturökning. Testet bör genomföras under en tillräcklig tid för att säkerställa att reaktorn kan hantera den nominella strömmen utan överhettning.
Kraftfaktor och effektivitetstester
I en kraftfaktorkorrigeringsapplikation kan reaktorns effektfaktor och effektivitet testas med hjälp av en kraftanalysator. Testet bör genomföras under olika driftsförhållanden för att säkerställa att reaktorn uppfyller prestandakraven.
Slutsats
Optimering av utformningen av en platt vågreaktor för specifika applikationer kräver en omfattande förståelse av applikationskraven, noggrant urval av designparametrar, lämpligt materialval och korrekt lindningskonfiguration. Genom att uppmärksamma dessa faktorer och genomföra grundlig testning och validering kan vi se till att reaktorn ger tillförlitlig och effektiv prestanda i den avsedda applikationen.
Om du är intresserad av att lära dig mer om våra plattvågreaktorer eller ha en specifik applikation i åtanke, skulle vi gärna prata med dig. Kontakta oss för att starta en upphandlingsdiskussion och hitta den bästa lösningen för dina behov.
Referenser
- Grover, FW (1946). Induktansberäkningar: Arbetsformler och tabeller. Dover -publikationer.
- Chapman, SJ (2012). Electric Machinery Fundamentals. McGraw - Hill Education.
- Wadhwa, CL (2010). Elektriska kraftsystem. New Age International.
