Hej där! Jag kommer från en transformatorleverantör och idag vill jag prata om hur överströmsskydd fungerar i en krafttransformator.
Först och främst, låt oss förstå varför överströmsskydd är så viktigt. Krafttransformatorer är som hjärtat i ett elektriskt system. De överför elektrisk energi mellan kretsar genom elektromagnetisk induktion. Men om det går för mycket ström genom dem kan det orsaka alla möjliga problem. Överdriven ström kan leda till överhettning, vilket kan skada isoleringen av transformatorlindningarna. När isoleringen väl är skadad kan det resultera i kortslutningar, och det är en enorm huvudvärk för alla elektriska system. Det kan störa strömförsörjningen, orsaka utrustningsfel och till och med utgöra en säkerhetsrisk. Så överströmsskydd är avgörande för att transformatorn och hela det elektriska systemet ska fungera smidigt.
Låt oss nu gräva i hur detta skydd faktiskt fungerar. Det finns huvudsakligen två typer av överströmsskyddsmetoder: säkringar och strömbrytare.
Säkringar
Säkringar är en av de äldsta och enklaste formerna av överströmsskydd. En säkring är i grunden en kort bit tråd med låg smältpunkt. När strömmen som flyter genom säkringen överstiger ett visst värde (säkringens märkström) värms tråden upp på grund av Joule-värmeeffekten (du vet, $P = I^{2}R$, där $P$ är den effekt som avges som värme, $I$ är strömmen och $R$ är trådens motstånd). När värmen byggs upp smälter tråden och kretsen bryts. Detta stoppar den överdrivna strömmen från att flöda genom transformatorn.
Det fina med säkringar är deras enkelhet. De är relativt billiga och enkla att installera. Men de har också vissa nackdelar. När en säkring går måste den bytas ut. Och ibland kan det vara lite krångligt att hitta rätt ersättningssäkring, särskilt i ett stort elsystem. Dessutom är säkringar inte särskilt justerbara. När du väl väljer en säkring med en viss märkström är det allt. Du kan inte enkelt ändra den för att anpassa den till olika driftsförhållanden.
Strömbrytare
Strömbrytare är mer avancerade än säkringar. De kan automatiskt upptäcka överströmssituationer och bryta kretsen. Det finns olika typer av brytare, såsom termiska - magnetiska brytare och elektroniska brytare.
Termisk - Magnetiska kretsbrytare
Termisk - magnetiska brytare kombinerar två olika mekanismer: ett termiskt element och ett magnetiskt element. Det termiska elementet är baserat på principen om bimetallremsan. En bimetallremsa är uppbyggd av två olika metaller med olika värmeutvidgningskoefficienter. När strömmen är normal förblir bimetallremsan i sin ursprungliga form. Men när det finns en överströmssituation orsakar värmen som genereras av strömmen att bimetallremsan böjs. När den böjs löser den strömbrytaren och bryter kretsen.
Det magnetiska elementet, å andra sidan, reagerar på kortslutningsströmmar. När det plötsligt sker en stor ökning av strömmen (som vid en kortslutning), aktiverar magnetfältet som genereras av strömmen en solenoid. Solenoiden löser sedan ut strömbrytaren. Termiska - magnetiska brytare används ofta eftersom de kan hantera både långvariga överströmssituationer (upptäckt av det termiska elementet) och kortslutningssituationer (upptäckt av det magnetiska elementet).
Elektroniska effektbrytare
Elektroniska brytare är ännu mer sofistikerade. De använder elektroniska sensorer för att övervaka strömmen. Dessa sensorer kan noggrant mäta strömmen och upptäcka även små förändringar i den. När strömmen överskrider den inställda gränsen skickar den elektroniska strömbrytaren en signal till en omkopplingsmekanism för att bryta kretsen. Elektroniska strömbrytare erbjuder mer flexibilitet. Du kan enkelt justera inställningarna för överströmsresan efter olika driftskrav. De har också snabbare svarstider jämfört med termiska - magnetiska brytare, vilket är mycket viktigt för att skydda transformatorn från skador.
Förutom säkringar och brytare använder vissa krafttransformatorer även skyddsreläer för överströmsskydd. Skyddsreläer är enheter som kan känna av onormala elektriska förhållanden, såsom överström, och skicka en signal till en strömbrytare att lösa ut. De kan programmeras att ha olika nivåer av känslighet och tidsfördröjning. Till exempel kan ett tidsrelä - fördröjning överström - ställas in för att tillåta en viss mängd överström under en kort tidsperiod. Detta är användbart i situationer där det kan finnas tillfälliga överspänningar i strömmen, som när en stor motor startar. Reläet löser sig inte omedelbart, men om överströmmen kvarstår för länge kommer det att skicka en signal till strömbrytaren.
Låt oss nu prata om vikten av korrekt dimensionering och val av överströmsskydd. Om överströmsskyddet är för stort kommer det inte att lösa ut när det finns en överströmssituation som kan skada transformatorn. Å andra sidan, om den är för liten kan den lösa ut ofta även under normala driftsförhållanden, vilket orsakar onödiga avbrott i strömförsörjningen. Så det är avgörande att beräkna den maximala förväntade strömmen i transformatorkretsen och välja lämplig överströmsskyddsenhet baserat på det.

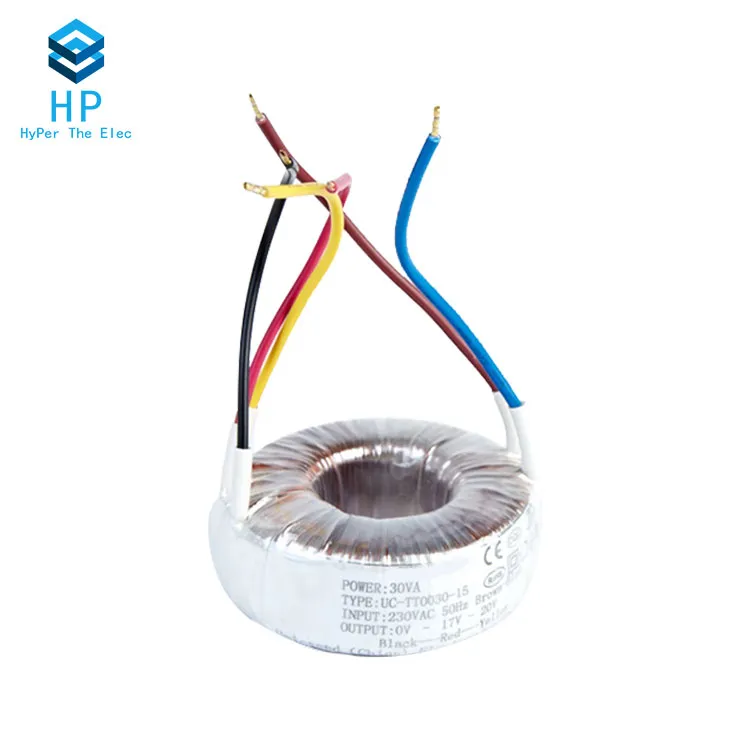

På vårt företag erbjuder vi ett brett utbud av krafttransformatorer, bl.aR-typ transformator,Toroidal transformator, ochKraft elektronisk transformator. Alla våra transformatorer är utrustade med högkvalitativa överströmsskydd för att säkerställa deras säkerhet och tillförlitlighet.
Om du är på marknaden för krafttransformatorer eller behöver mer information om överströmsskydd, tveka inte att kontakta oss. Vi finns alltid här för att hjälpa dig att välja rätt produkter för dina specifika behov. Oavsett om du arbetar med ett småskaligt projekt eller en stor industriell applikation, har vi expertis och produkter för att möta dina krav.
Sammanfattningsvis är överströmsskydd i krafttransformatorer en komplex men väsentlig aspekt av elektriska system. Genom att använda rätt kombination av säkringar, strömbrytare och skyddsreläer kan vi effektivt skydda krafttransformatorer från skador orsakade av för hög ström. Och på vårt företag har vi åtagit oss att tillhandahålla krafttransformatorer i toppklass med tillförlitligt överströmsskydd. Så om du är intresserad av våra produkter, säg bara till och låt oss starta en fantastisk affärsrelation!
Referenser
- Electric Power Systems: Analysis and Design av J. Duncan Glover, Mulukutla S. Sarma och Thomas J. Overbye
- Power System Protection från MMS Mansour
